Rando – Matos – Fabriquer un chargeur smartphone solaire.

Lors des randonnées nous nous entourons de plus en plus d’électronique et la question qui se pose est comment maintenir leur charge.

Je me suis donc lancé dans la fabrication d’un chargeur solaire, qui soit le plus léger possible et portable.

Avant tout un remerciement à Avril qui m’a fait pensé aux diodes, si elle passe par là, elle se reconnaîtra, et un merci à mon frère qui m’a fourni les diodes et puisqu’il était là, nous l’avons fait ensemble.

Dans cet article:

Matériels.
Conception.
Réajustement.
Retour d’expérience.

Poids une fois terminé : 223 g

Matériels

4 Cellules solaires 12 V 1.5 W 1.5 – 2,62 € pièce.
1 Module d'alimentation boost réglable DC-DC, carte de batterie USB 0.9V ~ 5V litre 5V 600MA 1A 1,5 a 3A, module de sortie USB – 0,20 € pièce.
4 diodes anti-retour (diode Schottky), j’ai pris les plus petites que j’ai trouvés.
Fil électrique.
De la gaine thermorétractable.
Ruban nylon, attaches.
Fer à souder, étain à souder.

Panneaux solaires, juin 2022 — Panneaux solaires

Conception

Il suffit de relier les panneaux en parallèle, c’est-à-dire les positifs avec les positifs et les négatifs avec les négatifs. Ne pas oublier de mettre les diodes anti-retour sue le positif de chaque panneau.

Si vous ne mettez pas de diode, ça fonctionnera tout de même, la diode sert de sécurité, dans le cas où un panneau lâche, cela évite que le courant repart sur ce panneau plutôt que sur le module d’alimentation et qu’il n’y ait plus assez de courant pour la charge.

Ensuite il ne reste plus qu’à brancher les deux derniers fils sur le module d’alimentation (+ sur + et - sur -).

N’oubliez pas avant de souder vos fils de passer votre gaine thermo.

Pour les sangles, je les ai achetées au mètre (2,20m) ainsi que les attaches et fait coudre chez le cordonnier. Ensuite il n’y a plus que les coller sur les panneaux. Concernant le choix de la colle j’hésitais, Avril et mon frère m’ont conseillé la néoprène, et en effet c’est ce qui tient le mieux.

Cela permet de l’accrocher au dos du sac à dos.

panneaux reliés avec diodes sur le +, juin 2022 — panneaux reliés avec diodes sur le +

Panneaux reliés au module USB, juin 2022 — Panneaux reliés au module USB

chargeur _ test, juin 2022 — chargeur - test

collage des sangles, juin 2022 — collage des sangles

chargeur terminé, juin 2022 — chargeur terminé

Réajustement

Lors des tests sans la gaîne thermo sur le module de charge usb, tout fonctionnait très bien, une fois la gaîne posée sur le module, plus de charge ??? Cherchant une cause à effet, j’en ai déduit que le module chauffait peut-être de trop sous la gaîne… j’ai donc enlevé la gaîne thermo autout du module et fabriqué un petit boîtier que j’ai perforé pour la ventilation et ça a fonctionné de nouveau.

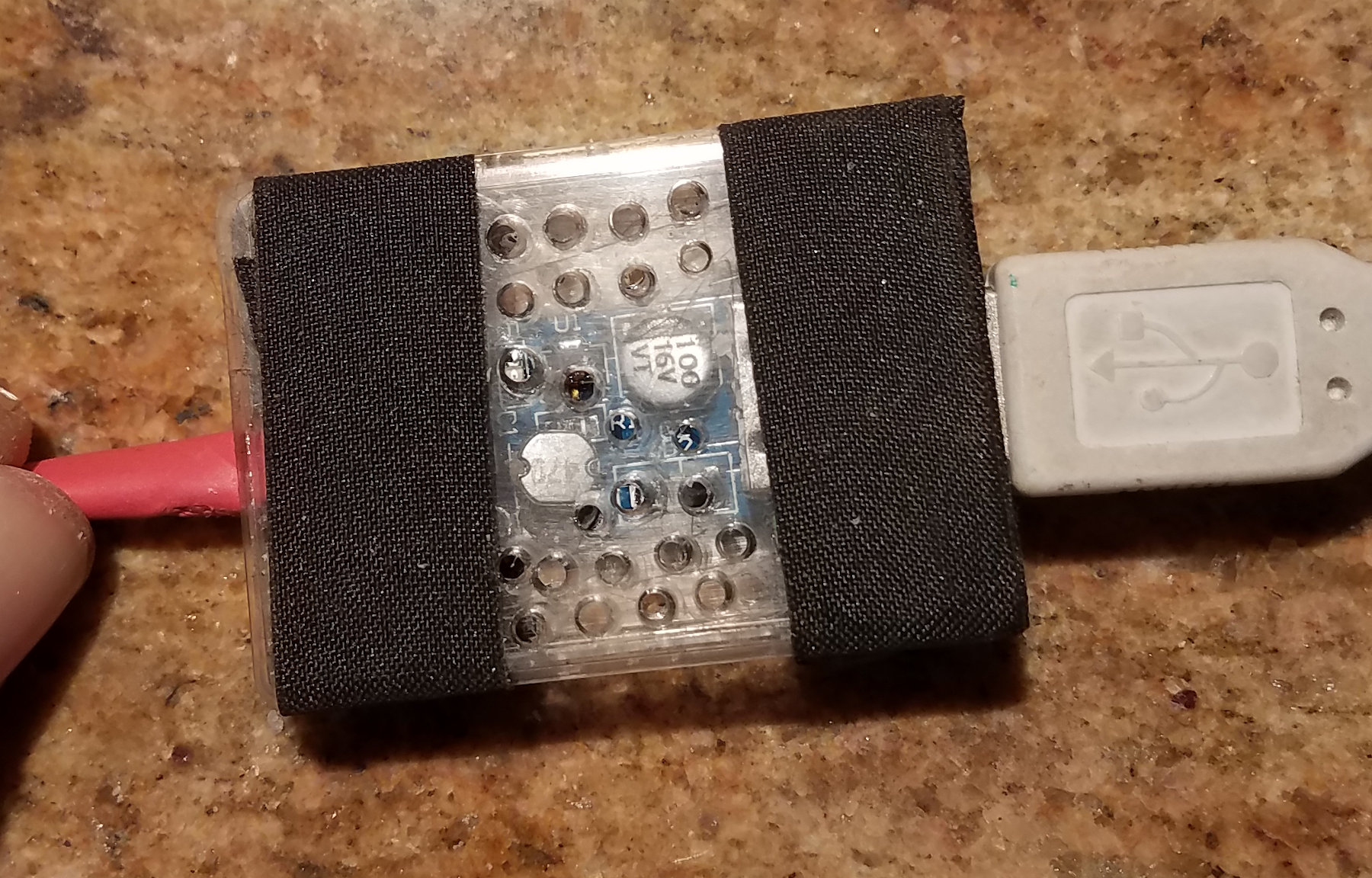

modif - boite ventilé pour module USB, juin 2022 — modif - boite ventilé pour module USB

Retour d’expérience.

La charge est lente et dans les meilleures conditions, les panneaux plein soleil, il faut "3h40" pour recharger mon smartphone S7 à 50 %. ça permet de maintenir la charge ou éviter qu’il se décharge trop vite pendant mes marches, sachant que lorsque l’on marche, on est pas toujours bien orienté.

Si c’était à refaire j’en prendrais des panneaux un peu plus puissants, en 2W, ils sont à peine plus grands.
